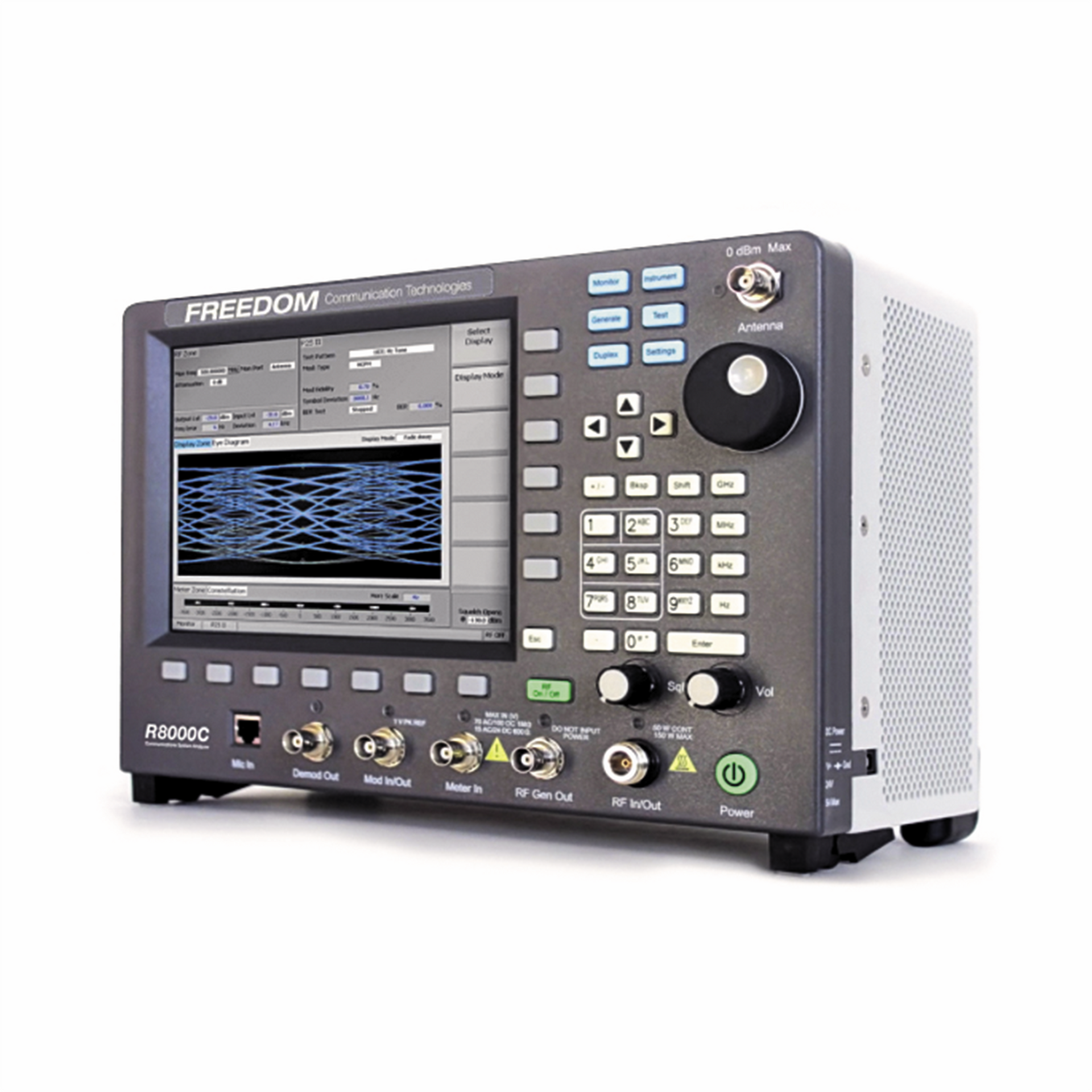

R8000-C Analizador de Sistemas de Comunicación Portátil, 250 kHz - 1 GHz.

R8000-C Analizador de Sistemas de Comunicación Portátil, 250 kHz - 1 GHz.

Analizador de Sistemas de Comunicación, 250 kHz - 1 GHz.

El R8000C es un equipo único en el mercado, ya que cuenta con todas las características de un analizador de comunicaciones en un paquete verdaderamente portátil, fácil de manejar, combina la navegación por teclas y la segmentación de la pantalla por zonas la cual es común en los equipos FREEDOM Communication Technologies.

• Rango de frecuencia: 250 kHz - 1000 MHz (1 GHz).
• Operación totalmente Dúplex.
• Pantalla LCD a color de 8.4 (213.36 mm), resolución de 800 x 600 (VGA), visible bajo cualquier condición de iluminación.
• Analizador de espectro con ruido de piso (Noise Floor) de -120 dBm.
• Medidor de potencia: 50 Watts continuos, 150 Watts máximo.
• Modulación AM / FM.
• Incluye generador de rastreo (Tracking Generador).

Funciones y capacidad de medición:

• Generador de señal.
• Medidor de intensidad de señal de alta sensibilidad.
• Medidor de SINAD y distorsión.
• Analizador de modulación.
• Osciloscopio.
• Medidor de error de frecuencia.
• Medidor de modulación AM y desviación FM.
• Generador y controlador de audio frecuencia.
• Medidor de voltaje AC y DC.

MODO RECEPTOR (Prueba de transmisores)

• Rango de frecuencia: 250 kHz - 1 GHz (250 kHz-3 GHz opcional).

Puerto RF I/O.

• VSWR: Menor 1.20:1.
• Potencia máxima continua: 50 W. durante 5 minutos.
• Potencia máxima absoluta: 150 W durante 30 segundos.

Puerto de Antena.

• Potencia máxima: 0 dBm.
• Alarma: Al detectar una entrada de +10 dBm.

Filtros de Frecuencia Intermedia

• 6.25, 12.5, 25, 50 y 200 kHz.

Medidores.

• Error de frecuencia, desviación FM, modulación AM, intensidad de señal recibida, potencia RF, audio frecuencia, SINAD, distorsión.

BASE DE TIEMPO

• Frecuencia de salida: 10 MHz.
• Estabilidad: Deriva: ± 0.01 ppm / año.
• Temperatura: ± 0.01 ppm.
• Tiempo de estabilización (Warm Up): 3 minutos (dentro de 0.1 ppm).

GENERALES

• Alimentación: 24 Vcc @ 5.5 A (incluye adaptador ca/cd).
• Peso: 6.3 Kg (14 lb).
• Temperatura de operación: 0 a 50ºC.

Especificaciones:

MODO GENERADOR (Prueba de receptores).

• Rango de frecuencia: 250 kHz - 1 GHz (250 kHz - 3 GHz opcional).
• Resolución de frecuencia: 1 Hz.
• Nivel de salida (puerto GEN): -95 a + 5 dBm.
• Nivel de salida (puerto Rf I/0): -130 dBm a -30 dBm.
• Resolución: 0.1 dB.
• Exactitud: ± 1 dB.
• Emisiones armónicas: - 20 dBc máximo.
• Emisiones no armónicas:-35 dBc máximo.
• Ruido Residual FM: 20 Hz máximo, 300 Hz a 3 kHz.
• Ruido residual AM: 1% máximo, 300 Hz a 3 kHz.

Modulación FM

• Rango de desviación: 0 a 75 kHz.
• Exactitud de desviación: 5 %.
• Resolución: 10 Hz.
• Ancho de banda: 5 Hz a 20 kHz.

Modulación AM

• Profundidad de modulación: 0 a 90 %.
• Exactitud: 5 %.
• Resolución: 1 %.
• Ancho de banda: 100 Hz a 10 kHz.

Señalización.

• Tono fijo de 1000 Hz, dos tonos, CTCSS, DCS, DTMF.
• Entrada de audio: Micrófono y BNC.

ANALIZADOR DE ESPECTRO

• Rango de frecuencia: 250 kHz - 1 GHz (250 kHz 3 GHz opcional).
